CH-QS 橋式稱重傳感器

產品特點：CH-QS橋式稱重傳感器采用鋼球、壓頭結構可自動復位和調心。高精度、高可靠性、穩定性好；安裝方便、互換性好。有良好的防潮密封，適應惡劣工作環境。可用于地磅、汽車衡等重量、力值測量的各個領域。

在線咨詢訂購熱線
156-2185-0939

產品簡介

Product

產品名稱：CH-QS 橋式稱重傳感器

產品特點：CH-QS橋式稱重傳感器采用鋼球、壓頭結構可自動復位和調心。高精度、高可靠性、穩定性好；安裝方便、互換性好。有良好的防潮密封，適應惡劣工作環境?？捎糜诘匕?、汽車衡等重量、力值測量的各個領域。

量程：100kN(10t)、200kN(20t)、300kN(30t)、400kN(40t)、500kN(50t）

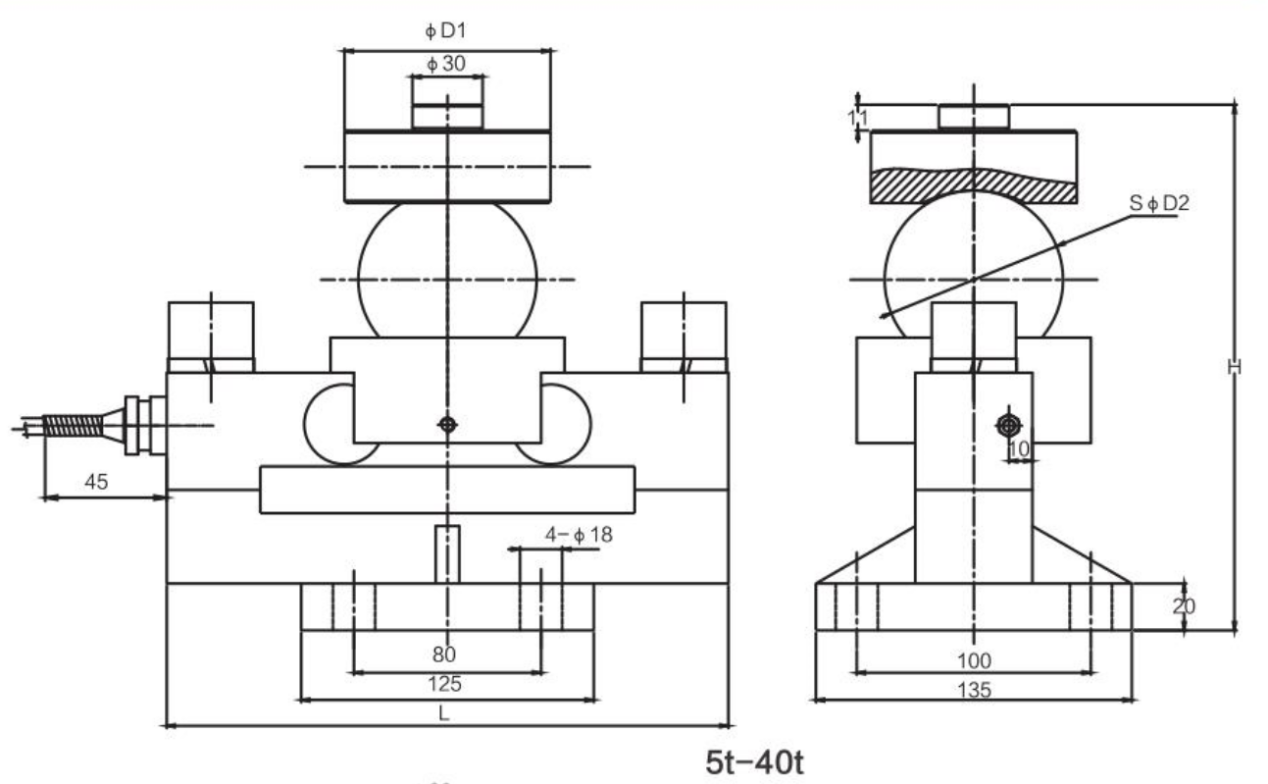

外形尺寸：

量程（kN）	量程		D1	D2	H	L
50	5	mm	68	50.8	168.8	224
100-300	10-30	mm	85-88	76.2	224.7	240
400	40	mm	88	76.2	230.7	240

技術參數：

技術參數
額定輸出	2.0mV/V±0.1%	輸入阻抗	780±10Ω
非線性	±1%F.S	輸出阻抗	701±2Ω
滯后性	＜±0.2%F.S	絕緣電阻	≥5000MΩ
重復性	＜±0.05%F.S	允許激勵電壓	5～15V/DC
蠕變	＜±0.2%F.S/30min	補償溫度范圍	-10℃～+40℃
零點溫度影響	＜±0.02%/10℃	工作溫度范圍	-30℃～+70℃
輸出溫度影響	＜±0.02%/10℃	安全過載	120%F.S
零點平衡	＜±1%F.S	極限過載	150%F.S
接線方式	激勵：+紅 -黑信號：+綠 -白屏蔽：黃
