pebax材質(zhì)導(dǎo)管等離子處理后效果如何？
文章導(dǎo)讀：Pebax（聚醚嵌段酰胺）是一種熱塑性彈性體，兼具塑料的剛性和橡膠的彈性，化學(xué)結(jié)構(gòu)中含有酰胺基團(tuán)（-CONH-）和聚醚鏈段，表面能較低（約 32-38mN/m），極性較弱。
一、Pebax 材質(zhì)特性與粘接難點(diǎn)
材料特性：Pebax（聚醚嵌段酰胺）是一種熱塑性彈性體，兼具塑料的剛性和橡膠的彈性，化學(xué)結(jié)構(gòu)中含有酰胺基團(tuán)（-CONH-）和聚醚鏈段，表面能較低（約 32-38mN/m），極性較弱。
表面惰性強(qiáng)，常規(guī)膠水（如環(huán)氧、硅膠）難以形成有效化學(xué)鍵合；

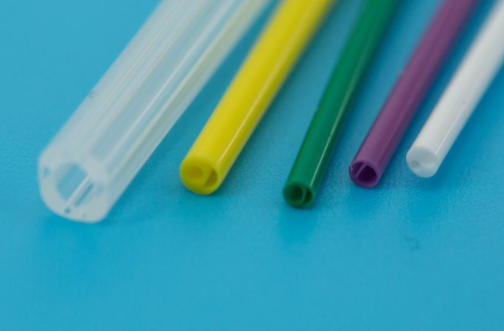

導(dǎo)管常為細(xì)長管狀結(jié)構(gòu)，傳統(tǒng)濕法處理（如溶劑擦拭）易殘留藥液，且難以均勻處理內(nèi)壁；
醫(yī)療級導(dǎo)管要求處理工藝無化學(xué)殘留，符合 ISO 10993 生物相容性標(biāo)準(zhǔn)。
二、等離子處理提升粘接效果的核心原理
表面活化與極性基團(tuán)引入通過氧等離子體（O?）或空氣等離子體處理，高能粒子轟擊 Pebax 表面，引發(fā)以下反應(yīng)：
碳鏈斷裂，生成 ** 羥基（-OH）、羧基（-COOH）、羰基（C=O）** 等極性基團(tuán)；
表面能從 32mN/m 提升至 50-60mN/m，顯著改善潤濕性。
效果對比：未處理時膠水接觸角約 75°，處理后降至 30° 以下，粘接面積增大 3 倍以上。
等離子體刻蝕作用在 Pebax 表面形成納米級凹凸結(jié)構(gòu)（粗糙度 Ra 從 0.2μm 增至 0.8-1.2μm），增加機(jī)械錨定效應(yīng)，尤其適合多孔結(jié)構(gòu)膠水（如聚氨酯膠）的滲透固化。
深層清潔與界面優(yōu)化
去除表面脫模劑、油污及氧化層，同時通過低溫等離子體（處理溫度≤60℃）避免 Pebax 熱變形（玻璃化轉(zhuǎn)變溫度約 40-50℃），保持導(dǎo)管尺寸精度（直徑公差 ±0.02mm）。
對比傳統(tǒng)處理工藝的優(yōu)勢
| 工藝類型 | 等離子處理 | 傳統(tǒng)電暈處理 | 化學(xué)蝕刻（如鉻酸） |
| 表面能提升 | 50-60mN/m | 40-50mN/m | 45-55mN/m |
| 均勻性 | 內(nèi)外表面一致處理 | 僅能處理外表面，內(nèi)壁難覆蓋 | 藥液易殘留，局部過度腐蝕 |
| 工藝兼容性 | 低溫（≤60℃），適合薄壁導(dǎo)管 | 高溫（≥80℃），易導(dǎo)致變形 | 需水洗，引入污染風(fēng)險 |
| 環(huán)保性 | 干式工藝，無三廢排放 | 產(chǎn)生臭氧（需額外處理） | 含重金屬，廢水處理成本高 |
| 醫(yī)療合規(guī)性 | 無化學(xué)殘留，符合 ISO 10993 | 可能殘留氮氧化物 | 不符合生物相容性要求 |
除了Pebax（聚醚嵌段酰胺）材料，普樂斯在pet、ptfe、pp、pe等等類型的高分子材料也有深厚的研究，可以給用戶提供出色的表面處理解決方案。
親，如果您對等離子體表面處理機(jī)有需求或者想了解更多詳細(xì)信息，歡迎點(diǎn)擊普樂斯的在線客服進(jìn)行咨詢，或者直接撥打全國統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！
下一篇：等離子表面處理儀如何解決汽車行業(yè)表面處理難題？ 上一篇：晶圓等離子清洗工藝
蘇公網(wǎng)安備 32058302002178號
